Рекомендации по установке.

Если Вы решили смонтировать водостоки самостоятельно, то, пожалуйста, воспользуйтесь данной инструкцией по монтажу. Помните, что соблюдение элементарных правил наградит результат Вашей работы длительным сроком службы.

Для установки водосточной системы Вам потребуются следующие инструменты:

• молоток,
• ножовка по металлу,
• шуруповерт или электродрель,
• рулетка (линейка),
• маркировочный шнур.

Для резки металла нельзя использовать высокоабразивный инструмент (болгарка и т.п.), поскольку при резке болгаркой металл перегревается и сжигается слой цинка, который защищает элементы водосточной системы от коррозии. При резке ножовкой по металлу высокая температура не образуется, поэтому антикоррозийный слой сохраняется и не подвергается коррозии.



1. Установка держателей желоба

Разметьте уровень установки водосточного желоба, соблюдая при этом разуклонку к приемнику (воронке). Рекомендуемый уклон желоба — не менее 3-5 мм на погонный метр желоба. Воспользуйтесь маркировочным шнуром для разметки наклона установки крюков крепления желоба. Шнур натягивается по уровню дна водосточного желоба. Помните, что если сливная труба находится посередине фасада, то уклон желобов должен стремиться к воронке.

Также возможно сделать разметку на самих держателях до монтажа. Для этого разложите их на ровной поверхности, отметьте на крайних крюках максимальный и минимальный уровень и проведите диагональную линию. Линия гиба будет проходить в месте пересечения диагонали с кронштейном.

Подгиб держателей желоба всегда производится по месту. Это необходимо чтобы обеспечить соответствие положения желоба с уклоном кровли. Рекомендуемая зона гиба на крюках выделена термоусадочной пленкой. Пленка служит для защиты лакокрасочного покрытия в зоне гиба. После монтажа пленка не удаляется.

Для осуществления данной операции рекомендуем использовать специализированный инструмент кронштейногиб (имеется в продаже в магазинах инструмента). Либо в случае разового применения можно обойтись подручными средствами, например тисками.

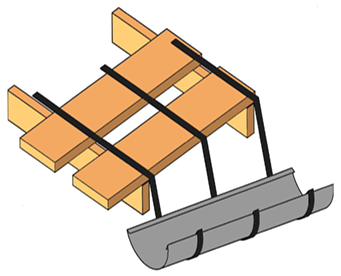

Монтаж водосточных крюков начинается с установки первого и последнего крюка вдоль маркировочного шнура. Крюки следует устанавливать на стропильные ноги или на обрешетку с шагом не более чем через 600 мм для водостоков из стали. Если шаг стропил обычный (примерно 0,6 м), то крюки крепятся через обрешетку на каждое стропило.

Если шаг стропил больше стандартного (0.6м), то держатели желоба крепятся с таким расчетом, чтобы по возможности попадать через обрешетку в стропила и один крюк крепится на обрешетку между стропил. Предельное расстояние между креплениями не должно превышать 600 мм. Расстояние между креплениями допускается уменьшать, обычно до 400-500мм.

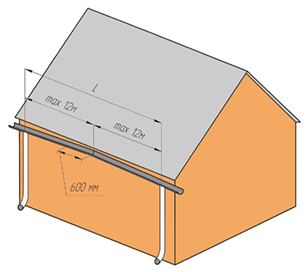

На один стояк водосточной трубы должно приходиться не более 12 м.п. желоба.

Крюки желоба крепятся саморезами длиной не менее 50 мм. Если водосточный желоб имеет две водосточные трубы, то желоб устанавливается с наклоном от середины расстояния между водосточными трубами.

Установка коротких крюков водостока выполняется по аналогии с установкой длинных крюков. Крепятся короткие крюки на лобовую доску. Первыми закрепляются крайние крюки водостока, учитывая наклон водосточного желоба сливной воронке.

При закреплении держателей желоба на других поверхностях (например панели сэндвич или бетон и др.) следует использовать те же принципы подгиба кронштейнов для обеспечения разуклонки. Необходимо выдерживать аналогичные расстояния между крюками. Типовые схемы крепления, для различных типов поверхностей, приведены в приложении №1 каталога водосточных систем. По согласованию с заказчиком возможна разработка и изготовление креплений для других типов поверхностей.



2. Установка Приемника воды в желобе (воронка желоба)

Распланируйте по карнизу кровли водосточные желоба. Если карниз кровли, где будет установлен водосточный желоб больше чем длина желоба, то придется состыковывать элементы друг с другом через замок желоба (тип шип – паз).

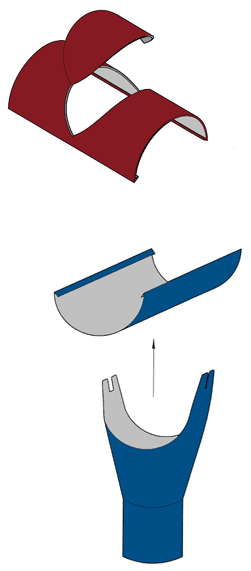

Отметьте место положения приемника и выпилите отверстие для будущего слива, как показано на рисунке. Подогните плоскогубцами края получившегося выреза вниз, чтобы за края не зацеплялся мусор.

Оденьте на желоб приемник, и загните фиксаторы воронки за кромки желоба.

Обращаем Ваше внимание: воронки желоба устанавливаются на земле, до крепления желоба на крюки.

Рекомендуемое расстояние от края желоба до воронки - не менее 150 мм.



3. Монтаж заглушек желоба

Заглушки желоба монтируются на торцы водосточного желоба:

• приложите заглушку к торцу и надавите на нее, запустите торец водосточного желоба за верхнюю часть выступа заглушки;
• окончательно осадите заглушку киянкой или резиновым молотком;
• заглушка водостока является универсальной, что позволяет ее использовать как справа, так и слева.



4. Установка водосточного желоба

Вставьте и закрепите желоб в крюки, так чтобы задняя сторона вошла под крепежный лепесток. Выставьте его по уровню. Заведите передний лепесток за край желоба и зафиксируйте. Далее при монтаже, следующий желоб соединяется с предыдущим с помощью соединения «шип – паз» и не требует дополнительных элементов. Допускается, для фиксации соединения элементов между собой в процессе монтажа, вкручивать в соединительный узел 2-3 самореза (например 4.2х19). Для герметизации шва между желобами рекомендуется использовать силиконовый герметик для наружных работ или герметизирующую ленту ЛБ 30х2.



5. Установка углов поворота

Углы желоба (внутренний и наружный) для водосточных систем устанавливаются по аналогии с желобом (см. выше).Углы соединяются с водосточными желобами посредством соединения шип - паз. Особенностью установки углов водосборных систем является то, что каждый угол водостока самостоятельно вывешивается на два дополнительных крюка. Также дополнительные водосточные крюки устанавливаются на край желобов водосборных систем в местах стыковки с углами.



6. Соединение желоба и трубы

Для отвода стока воды из желоба (поз 4) через приемник (поз 2) в трубу, вам понадобится такой элемент водосточной системы как колено (поз1). Колено необходимо, так как карнизный свес кровли обычно выступает от стены, на которой будет закреплена водосточная труба (поз 5), на некоторое расстояние. В простейшем случае, вам понадобится два колена соединяющиеся между собой, а так же с приемником и водосточной трубой, по средством соединения типа шип – паз. В случае если карниз на котором установлен водосточный желоб находится на большем расстоянии от стены, и длины колен не хватает, то в этом случае, используется та же водосточная труба, что и смонтированная на стене, обрезанная до нужного размера ножовкой. Ее необходимо вставить между колен (поз 1) тем самым удлинив выступ. Допускается, для фиксации соединения элементов между собой в процессе монтажа, вкручивать в соединительный узел 2-3 самореза (например 4.2х19). Для герметизации швов, допускается использование силиконового герметика или герметизирующей ленты ЛБ 30х2.



7. Соединение водосточной трубы

Уточните по месту размер водосточной трубы и отпилите ее ножовкой или другим инструментом по резке металла с более широкого конца. Затем, соберите необходимую длину водоотвода из сегментов трубы и нижнего водоотвода. Соединение труб между собой не требует дополнительных элементов и осуществляется посредством соединения «шип-паз». Допускается, для фиксации соединения элементов между собой в процессе монтажа, вкручивать в соединительный узел 2-3 самореза (например 4.2х19). В случае если необходимо обойти трубой какой-либо выступ на стене (например – цоколь или газовую трубу), используйте элемент – колено. (Для герметизации швов, допускается использование силиконового герметика или герметизирующей ленты ЛБ 30х2).



8. Водосточная труба и держатели трубы

Прикрепите к стене здания держатели трубы. В зависимости от материала стены рекомендуется использовать разные типы креплений. Наша фирма производит крепления предназначенные для кирпича или бетона, дерева, панелей сэндвич, вентилируемого фасада. Соответствующие узлы крепления приведены в приложении №1. По согласованию с заказчиком возможна разработка и изготовление креплений для других типов поверхностей.

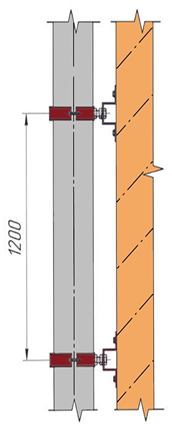

Водосточную трубу рекомендуется крепить вверху, внизу и на стыке двух элементов (в зависимости от конструкции трубы). Рекомендуемое расстояние между креплениями составляет 1200 мм. Однако в зависимости от конструкции фасада, расстояние может меняться.

Некоторые типы креплений позволяют регулировать расстояние от стенки трубы до стены здания. В этом случае следует помнить, что минимальное расстояние до стены должно быть не менее 30-50 мм. Оптимально 50-70 мм. Максимально не более 120 мм.

Собранные сегменты трубы вставьте в держатели и зафиксируйте. Рекомендуемое расстояние от сливного колена (отвода к дренажу) до отмостки не более 200-250 мм.



9. Воронка водосборная

Для сбора воды с фальцевой кровли и некоторых сложных видов кровли (например, если кровля не имеет горизонтальных скатов, вся вода сливается из ендов) вместо желобов используется водосборная воронка. Вставьте воронку в верхнее колено трубы или трубу и дополнительно прикрепите воронку в верхней части к карнизу хомутом из металлической полосы или несколькими саморезами.



10. Обустройство разжелобки

Данный вид сбора воды на кровле (без использования подвесных желобов) по прежнему широко распространен. Он имеет ряд преимуществ в сравнении с подвесным желобом. Он жестче, одновременно выполняет часть функций снегозадержания. Однако он требует большего количества элементов, в связи с чем дороже, а также более требователен к качеству монтажа.

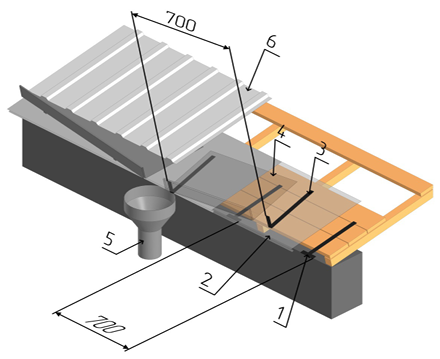

Монтаж начинается с установки «Т» образных костылей поз№1, они служат для придания дополнительной жесткости кровельному свесу. Крепление должно осуществляться непосредственно в сплошную обрешетку либо другую несущую поверхность в зависимости от конструктива кровли) Расстояние между соседними креплениями не должно превышать 700 мм. Далее монтируется карнизный отлив поз №2. Нижним краем он зацепляется за «Т»-образный кронштейн, другим крепится в сплошную обрешетку. Между собой отлива соединяются посредством фальцевого шва. Оптимальная величина карнизного свеса относительно обрешетки не более 100-120 мм. Следующим этапом ставятся «Г» образные кронштейны поз №3. Они крепятся с таким расчетом, чтобы «Г» образный отлив (ендова) поз№4 имел уклоны в сторону воронок поз №5. Оптимальная величина уклона в плоскости ската 1:20. Для разметки точек крепления кронштейнов рекомендуется использовать шнур. Расстояние между кронштейнами не должно превышать 700 мм. Затем монтируются «Г» образные отлива (ендовы). Нижним краем они одеваются на выступ «Г» образного кронштейна (допускается дополнительно зафиксировать нижний край отлива в выступающую часть кронштейна саморезом в горизонтальной плоскости), верхний край отлива крепится в сплошную обрешетку с таким расчетом, чтобы крепеж оказался впоследствии накрыт кровельным покрытием поз №6. Между собой отлива соединяются посредством фальцевого шва, при этом следует учитывать направление стока воды нужно обеспечить сток воды без затекания в фальцевый шов.
